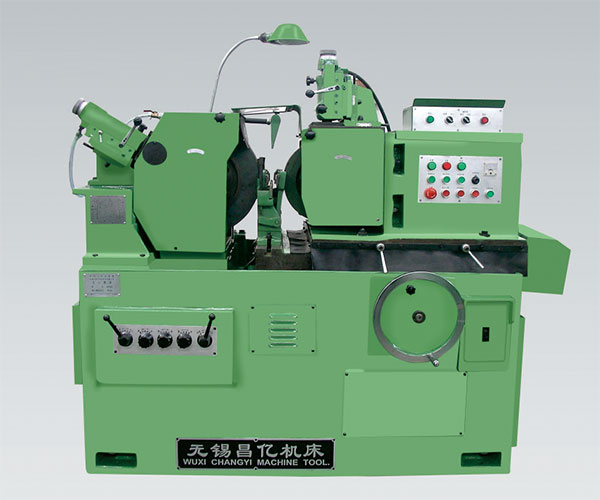

M1050型無芯磨床
規格參數表
| 機床型號 | M1040A | M1050 | M1080 | |
|---|---|---|---|---|
| 磨削孔徑 | 通磨 | Φ-Φ40 | Φ5-Φ50 | Φ5-Φ80 |
| 切入磨 | Φ7-Φ40 | Φ5-Φ50 | Φ5-Φ80 | |
| 削長度 | 通磨 | 140 | 120 | 180 |
| 切入磨 | 120 | 145 | 140 | |
| 砂輪規格 | PSA350×25×27 | P400×150×203 | P500×150×305 | |
| 導輪規格 | PSA250×25×75 | PSA300×150×127 | PSA300×150×127 | |
| 砂輪轉速(r/min) | 1870 | 1668 | 1300 | |
| 導輪轉速(r/min)(修正時) | 20~180 | 20~200 | 30 ~ 300 | |
| 導輪回轉角度(°) | 垂直面內 | -2~+4 | -2 ~ +5 | -2 ~+5 |
| 水平面內 | 0 ~ +3 | -1 ~ +3 | 0~+3 | |
| 手輪刻度進給量 | 0.002 | 0.002 | 0.005 | |
| 機床使用電源 | 3N-50HZ 380V | 3N-50HZ 380V | ||
| 砂輪與導輪中心連線到托架面高度 | 190 | 220 | 210 | |
| 機床總功率 | 9.23 | 13.85 | 17 | |
| 機床重量 | 2000 | 2850 | 3650 | |
| 機床外形尺寸 | 1500×1300×1400 | 1940×1681×1480 | 1940×1600×1500 | |
| 工作精度 (標準試件) | 內孔圓度(μm) | 2 | 2 | 2 |
| 內孔圓柱度(μm) | 3 | 3 | 3 | |
| 內孔表面粗糙度(μm) | Ra0.32 | Ra0.32 | Ra0.32 | |
